アイエムドアコレクション > スウェーデンタイプ 木製玄関ドアGAドアシリーズ


スウェーデンタイプ GAシリーズ 製品仕様

厳しい気象条件の北欧仕様のエコ断熱ドア

アイエムドア スウェーデンタイプ GAシリーズ木質玄関ドアは、木という材質のもつ特徴が、最大限に活かされた高性能ドアです。使い込むほど深みを増し、鉄やアルミよりも高温に耐える、木材の特長を活かした木製ドアです。


スウェーデンタイプ GAシリーズの木製玄関ドアのK値(室内外の温度差が1℃ある場合に、1uの面積を1時間に流れる熱量を示す値)は、日本で一般的に使用されるアルミドアの約2.5倍の断熱性です。これは世界的な水準から見ても非常に優れた性能値です。また、現在ハウスシック症候群等問題になている人体に有害な化学物質への対応もしっかり取り組んだ、地球環境だけでなく、家族にも優しい商品です。

チーク
オイル仕上げ
重厚感がありお手入れしやすいのが特長です。

パイン
未塗装
お好みの色に塗装してお使いになれます。
※この他北欧でポピュラーなホワイト塗装もございます。


素材、性能に対する最高の認定を取得しています。
ホルデアルデヒド発散建築材料に対する国土交通省の認定
ドアタイプ
表面材質
表面仕上げ
認定クラス
チーク
チーク
オイル
F☆☆☆☆
パイン

パイン

未塗装
F☆☆☆☆
カラー
HDF
塗装
F☆☆☆☆

優れた基本性能(全タイプ)
性能区分
耐風圧性能
気密性能
水密性能
遮音性能
断熱性能
JIS等級
S-4
A-4
W-2
T-2(30)
H-5

熱貫流率
0.943W/uK*
*ガラス入りドア

1.19W/uK
(防火ドア)

試験方法
JIS A 4702
JIS A 4702
JIS A 4702
JIS A 4702

JIS A 4710





防犯性能の証、CPマーク(バリューシリーズを除く)
CPマークは、警視庁・国土交通省・経済産業省と建物部品の民間会社が定めた「防犯性能確認試験」に合格した製品のみ与えられます。GAシリーズのドアは、錠前だけでなく標準仕様ドア全体がCP(防犯建物部品)認定されています。
(防火仕様はシリンダー錠のみCP認定されています。)

シリンダー錠(主錠)
平成15年法律 第65号第7条

指定建物錠の防犯性能の表示


シリンダー錠(補助錠)
平成15年法律 第65号第7条

指定建物錠の防犯性能の表示

※鍵はすべて鍵袋にまとめて封印梱包されています。
防犯性能の解説
耐ピッキング性能
ピッキング(シリンダーの鍵穴に特殊工具を差込んで錠を操作する方法)による解錠を防ぐ性能
耐鍵穴壊し性能
工具等によってシリンダー自体を破壊し、錠内部の機構を操作する方法による開錠を防ぐ性能
耐サムターン回性能
ドアに開けた穴からサムターン回しを差込み、サムターン(つまみ)を回転させる方法による解錠を防ぐ性能
耐カム送り解錠性能
錠の構造上のすき間から針金等の工具を内部に差込み、錠内部の機構を操作する方法による解錠を防ぐ性能
耐こじ破り性能
ドアとドア枠のすき間からバール等の工具を差込み、デッドボルト(かんぬき)を折り曲げる方法による開錠を防ぐ性能
出荷時かぎ本数
ロック製造メーカーがシリンダー錠又はシリンダーとセットで出荷する「かぎ」の本数

●防犯性能表示とは
特殊開錠用具の所持の禁止等に関する法律(平成16年法律第65号)第7条に基づき、指定建物錠に義務付けられている防犯性能の表示をいいます。
●建物錠とは
住宅の玄関その他建物の出入り口につける目的で製造される錠を言います。
●指定建物錠とは
建物錠またはその部品のうち、防犯性能の向上を図ることが特に必要なものをいい、シリンダー錠、シリンダー、サムターンの3種が指定されています。



準防火地域 防火設備認定

加熱時の強度が鉄やアルミより高い木材は、火災にも強い耐久性を発揮します。さらに、国が定める遮熱性能基準をクリア。厳しい建築基準が設けられる準防火地域での使用も認められています。
防火設備 国土交通省認定番号 EB-1198

住む人に優しいバリアフリー敷居


製品特長


形状安定性、断熱性 ガラス

@ 表面単版

A 耐水HDF

B ガルバリウム鋼板

C 硬質ウレタン


扉の単板とガルバリウム鋼板をサンドイッチすることにより、扉の反りを防ぎます。また、ドアに硬質ウレタンを充填することにより高い断熱性を保ちます。


断熱性に優れたトリプルガラスを使用。3層のガラスと防犯合わせガラスで、防犯効果も飛躍的に向上させます

※防火仕様はフロート合わせガラスの代わりに網入りガラスが入ります。

※バリューシリーズは合わせガラスではなく、3層のフロートガラスとなります。

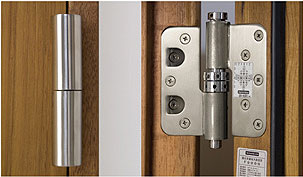

3次元蝶番 錠前・鍵

3次元蝶番を採用することにより、上下左右の調整はもちろん奥行きの調整も可能になりました。


上下同一ディンプルキーシリンダーの採用により、ピッキングに対して高い防犯効果を発揮します。
(オーナーディンプルキー4本+スターターディンプルキー1本)
補助錠は、サムターンまわし防止のための着脱式となっています。 外から施錠・開錠が見えないロックガード標準整備。

ハンドル 室内側パネル

手に馴染むレバーハンドルです。 玄関ドアに風格と深い落ち着きを与えるマット仕上げです。





 室内側はシンプルなフラッシュパネルです。



オプション(価格は税別です)




ドアクローザー

ドアスコープ

ドアガード



ドアチェーン

シルバー CC-201-SV ¥5,700

ドアハンドル




キックプレート
ステンレス製 ビス付  GA-STP&SCR ¥20,000





ブラックアイアン



#798  ヒンジフロント (飾りヒンジ)
381mmx152mm¥
¥10,500/2本(税込)


#817  ヒンジフロント (飾りヒンジ)
406mmx165mm
¥12,600/2本(税込)

#820  ヒンジフロント (飾りヒンジ)
406mmx120mm
¥10,500/2本(税込)


#818
ヒンジフロント (飾りヒンジ)
406mmx165mm
¥12,600/2本(税込)

#1081  ドアスタッド (鋲-ビョウ-)
19mm
¥4,200/10個入り(税込)


#944 ドアノッカー
190mm x 95mm
¥10,500(税込)



特注対応(海外受注生産 納期:約2ヵ月半〜3ヶ月程度)


 ハイドア
  高さ 2280mm

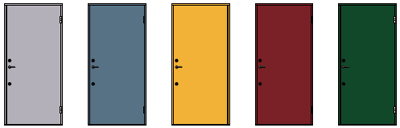

●カラー塗装ドア
 ライトグレー、ブルー、イエロー、ワインレッド、グリーン


規格サイズ(単位:mm)


枠外寸法
ドア寸法
ラフ開口

幅(親)
幅(子)
標準ドア
988
2080
105
925
-
2036
64
1000
2100
両開きドア
1488
2080
105
761
661
2036
64
1500
2100
サイドライト
298
2080
105
-
-
-
-
305
2100




納まり図

標準納まり図 玄関ドア 在来
標準納まり図 玄関ドア 2×4
標準納まり図 玄関ドア RC造
標準納まり図 サイドライト 在来
標準納まり図 親子ドア 在来
標準納まり図 玄関ドア ハイドア


お手入れ

GAシリーズ玄関ドアは自然の木をしようしていますので、必ず最低年2〜3回のお手入れをお願いしています。
高温・多湿の環境に設置された場合、お手入れの回数を増やしていただくと長年使用が可能となります。
メンテをおこたるとカビ、ヨゴレ、ホコリ、塗装落ち等の発生原因になります。

※いずれのドアも木製のため、湿気を嫌います。
   通常最初に傷んでくる箇所は雨や雪がかかりやすいドア下部です。
   雨や雪で濡れている状態が続かないように水分を拭き取ってください。
   このとき、目だたないドアボトム部の底面の水分もしっかり拭きとって下さい。
  水分を吸収しやすい箇所ですので再塗装の際も念入りに塗装してください。

チークドア

チーク材の表面仕上げのドアに木材保護オイルを施したもの(「木材保護オイル(自然塗料)」や「木質系チークオイル」)
納品時にすぐオイルを塗布して下さい。入居後のお手入れを軽減します。

年に2〜3回、ドア表面のヨゴレ、ホコリ、カビ等を取り除き(ひどい場合はサンドペーパーできれいにします)、オイルを布地の浸し、木部に塗ってください。

直に雨風、日光に当たる場合は特にお手入れの回数を増やしてください。

※「木製保護オイル)」や「チークオイル」はお近くの塗装店がホームセンターでお求め頂けます。

パインドア

パイン材の未塗装品を現場で仕上げたもの

未塗装品で納品されます。
雨風・日光に対するバリアを作るため、必ず塗装してお使い下さい。

メンテナンス方法は塗料によって異なりますので、塗装された業者様にお問い合わせ下さい。

※ラッカー仕上げされている場合、塗膜を形成する塗料もあり、木の持つ調湿機能が損なわれうことで、塗面のワレ・ハガレ・メクレが起き、塗り替え時に全剥離が必要となります。

塗装ドア

塗装を施しもの

年2〜3回やわらかい布地で汚れに応じて乾拭き、もしくは、水拭き程度のお手入れをしてください。

日当たりが悪く多湿の場所に設置した場合、表面にカビ等が発生する恐れがありますので、お手入れの回数を増やしてください。

ロック、ハンドル部

●鍵が入りにくい、回りにくい場合
専用鍵穴潤滑剤を鍵(オーナーキー)に少しのせ、鍵穴に数回抜き差ししてご使用下さい。


●金属部のクリーニング
ハンドルなど金属部の汚れは、柔らかい布なので、乾拭きして下さい。強い汚れは中性洗剤を使い、水拭きした後、必ずから拭きして下さい。変色、腐食の恐れがあるため、シンナー、ベンジンなどの有機溶剤や、酸、アルカリ、塩素などの化学薬品は使用しないで下さい。


●納品時のご注意
・納入条件は原則、現地車上渡しとなっております。
  運転手は荷下ろしのお手伝いができませんのでお客様で最低2名による車上荷卸の準備をお願いします。)
・納入後の商品の異常や破損を発見された場合は、納品により1週間以内にご連絡下さい。
 1週間を経過した場合や、現場でおきた異常や破損等のクレームは受けかねる、または対処が有償となりますのでご注意下さい。
・梱包材等の廃材処分は価格に含まれていませんので、現場での処分をお願いします。
