ZE-WDP1　ロフト用省スペースミニ階段

画像拡大

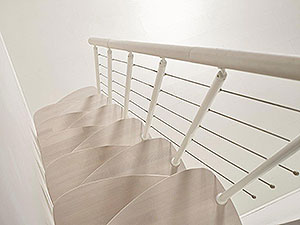

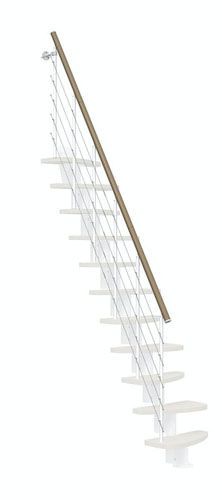

踏板：ブリーチド色　

ロフト用省スペースミニ階段　
ZE-WDP1　

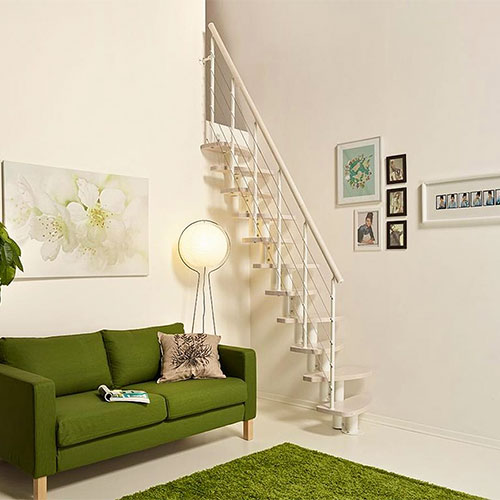

昇降機能を損なうことなく最小スペースを実現した特別な形です。ロフト用階段やセカンド階段としておすすめです。

スチールのポールに木製手摺、平行して連なるステンレスケーブルが都会的でモダンなデザインです。

丈夫でなおかつスタイリッシュなスチール製サポートに人間工学的に計算された最小限のステップ（段板）を合わせて組み立てる、機能面と省スペース用の融和に成功したオープン階段のキット。

施工も容易でスピーディー、後付も可能です。

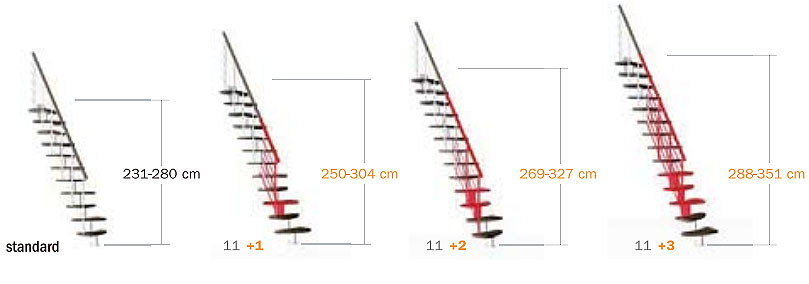

高さバリエーション
オプション部材を追加することにより3510mmまでの高さまで対応します。（標準キットの高さは2310から2800mm）

信頼の安全性

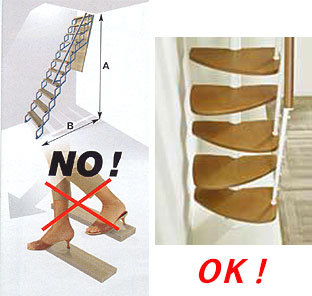

小屋裏収納用階段は荷物の上げ下ろしも不安定です。ZE-WDP1は、安心の手摺付きで踏み板部分は互い違いにステップを並べミニマムのスペースでかつ安全な配置を考えました。

スタイリッシュな外見だけでなく機能面と省スペース用形状に優れています。

手摺は標準は片面ですが、オプションで両面につける事も可能。

またサポート柱は回転式なので、角度をつけて配置する事も可能です。

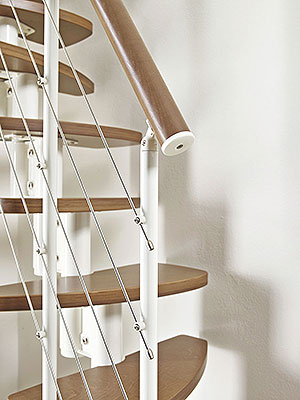

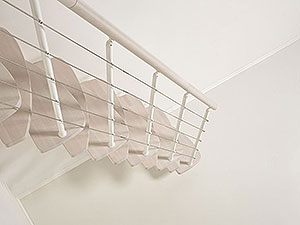

手摺がしっかりとして安定性があります　

　　　ミニ階段
踏板：ブリーチド色　

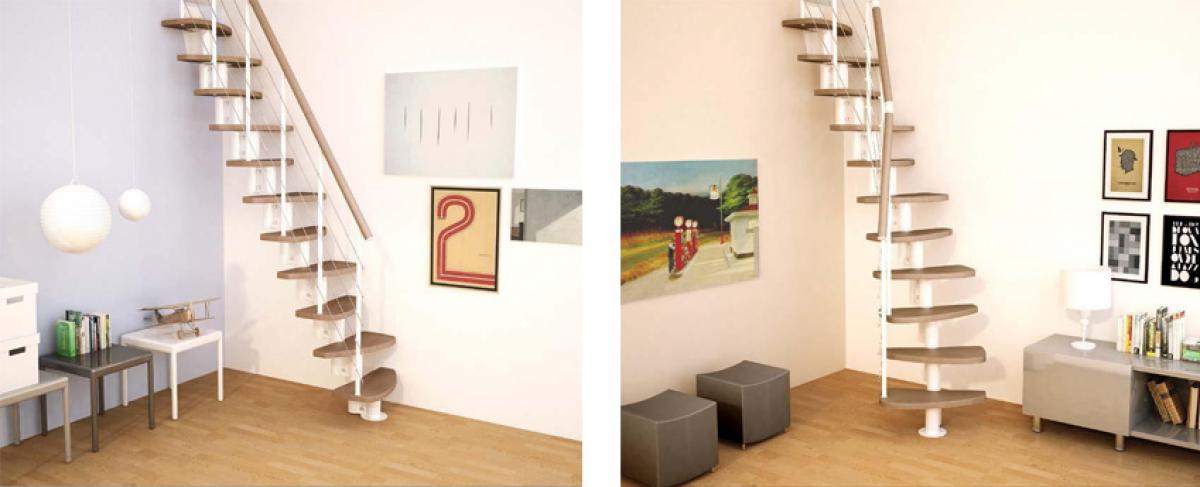

■回転自由■

サポート支柱回転可能、蹴上げ高さ調整可能なので時計回り、反時計回りと設置方向も組立ながら決定できます。

■細部まで考えたミニ階段■

ステップ踏み板幅は60ｃｍのコンパクトで省スペース。奥行きは深い部分が272mm、浅い部分が約100mmですが交互に配置する事により安心して昇降できます。

■上階設置の欄干手すり■

オプションで拭き抜け部欄干手摺セットもご用意しています。

ZE-WDP1　商品仕様

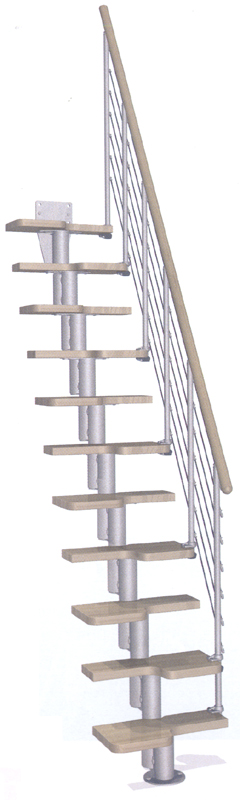

■省スペースミニ階段　 ZE-WDP1　　

■基本キット　ZE-WDP1　

段数(踊場含む)　12段

ステップ（踏み板）数　11枚

ポール＆ケーブル付手摺セット　
片面分

階高　2310から2800mm　

（段数を11段設定の場合の高さは2120mm～2570mm）

　
蹴上げ　190から235mm調整可能

最小平面積　610ｘ1570mm

梱包形状：木箱(サイズ 1130x750x580mm)

梱包重量：　約120ｋｇ

実際の現場高さとのチェック早見表はこちら

ステップ（踏み板）　
材質：ビーチ集成材　水性塗料アクリル仕上げ

ステップ　カラー：　2色からお選びください。

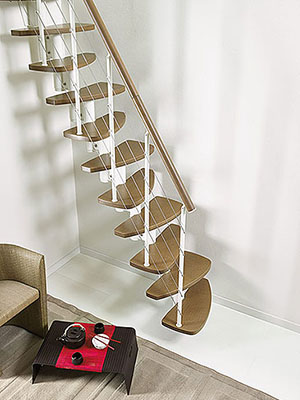

　ハバナダーク色　

　ブリーチド色

支柱：　

材質：スチール色

色　：ホワイト　

手摺　

材質：　ビーチ集成材（長さ120cm）

色　：踏板と同色

横桟チューブ

材質：ステンレス（長さ150㎝）

色：ステンレス艶消し仕上げ

価格（消費税・送料別）

　610,000円（税別）

製品図面

ZE-WDP1　製品図面ダウンロード

取付方法
旧仕様品KY-WDP1の

取付方法をご参考下さい。

オプション　

追加ステップセット

追加ステップを足して、最高3510mmの高さになります。

　踏み板、支柱、手すりが含まれます

1段追加
価格　 86,000円（税別）

2段追加

価格　172,000円（税別）

3段追加

価格　258,000円（税別）

両側用手摺

壁面から離れて設置する場合、両側に手摺を設置可能です。片面は既に基本キットに含まれています。

価格（消費税別）

166,000円（税別）

拭き抜け部欄干手摺セット

ジョイントや切断により、お好みの距離に設置可能です。

幅　1200mm

　　ポール（子柱）10本入り

価格（消費税別）

110,000円（税別）

設置バリエーション寸法

高さ調節とオプション追加アイテム早見表

階段				ステップ追加数

高さ	踏板数	段数		踏板
1930～2320	(11-2)=9	(12-2)=10	-	基本キット範囲内
2120～2570	(11-1)=10	(12-1)=11	-	基本キット範囲内
2310～2800	基本セット 11	基本セット 12	+
2500～3040	(11+1)=12	(12+1)=13	+	追加ステップ　1段
2690～3270	(11+2)=13	(12+2)=14	+	追加ステップ　2段
2880～3510	(11+3)=14	(12+3)=15	+	追加ステップ　3段
