SL-WDP1 屋内用らせん階段

画像拡大

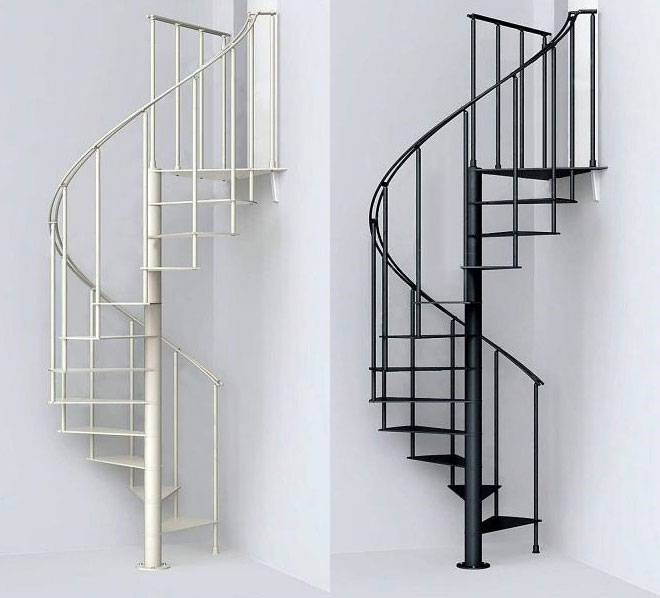

ホワイト(左) ブラック(右)

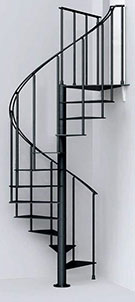

屋内用らせん階段
SL-WDP1



イタリアらしいモダンなデザイン重視の洗練されたミニマルデザインの屋内用らせん階段です。美しいラインの2連手すりと超薄型の踏み板。小柱間が広いので安全面や使い勝手はご考慮下さい。白と黒をご用意しています。

リビングの拭き抜け部やセカンド階段としてお勧めです。オプションで拭き抜け上部の欄干キットも同デザインで設置可能です。縦の広がりをもたせるイタリア製螺旋階段。国内在庫品です。



おしゃれな2連のアルミ製手すりに丈夫なスチールの支柱・本体でホワイト、ブラックの2色で展開しています。高さに合わせて12段~15段上がりまで対応するイタリア組立式らせん階段キットです。



施工も容易でスピーディー、後付も可能です。



オプションの欄干キットのご用意もあります。開口部分に階段と同じ手すりを取り付けることができます。

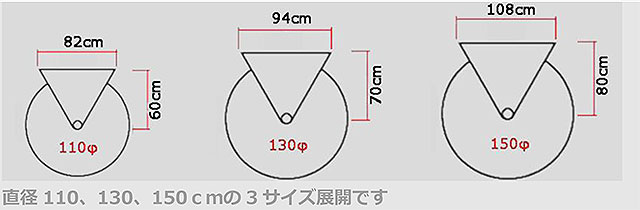

規格サイズ

110φ、130φ、150φと3サイズのご用意があります。

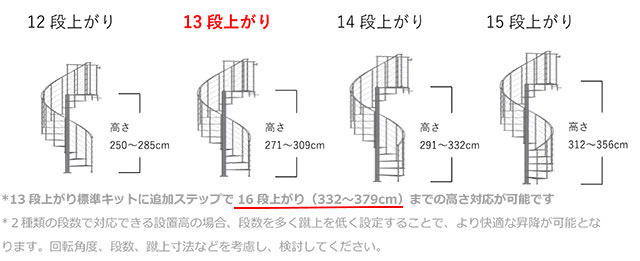

高さバリエーション
オプション部材を追加することにより3790mmまでの高さまで対応します。(標準キットの高さは2710から3090mm)








開口タイプに設置可能



SL-WDP1開口タイプ

手摺の使いやすさの為に、開口部は直径サイズよりも少なくとも5cm大きくとることをおすすめします。

(※上のイラストの横桟はつきません。縦格子となります。)



特長



■細部まで考えたらせん階段■





時計回り、反時計回りと設置方向も組立ながら決定できます。

サイズバリエーションはφ1100mm、φ1300mm、φ1500mm

■細部まで考えた螺旋階段■

ミニマルデザインのSL-WDP1の踏み板は洗練された超薄型ステップ。基本セット(13段)は高さ2710~3090mmまで対応。ステップを加減することによってH2500~3790mmまで対応可能です。

■上階設置の欄干キット■

SL-WDP1 欄干

オプションで拭き抜け部欄干キットもご用意しています。開口部やなどにも同デザイン・同色でご用意しています。幅120cm、子柱5本/セット
※小柱間が広いので安全面や使い勝手はご考慮下さい。







基本キット


■らせん階段  SL-WDP1 (国内在庫品)

■基本キット SL-WDP1



段数(踊場含む) 13段



ステップ(踏み板)数 12枚



踊り場 1枚



ポール(支柱)&手摺セット

階高 2710から3090mm

(段数を12段設定の場合の高さは2500mm~2850mm)


蹴上げ 210から235mmスペーサーにて調
整可能







※小柱間が広いので安全面や使い勝手はご考慮下さい。

材質

手摺 : アルミ

本体: スチール



カラー:

ブラック
(エンボスマット仕上)



ホワイト
(エンボスマット仕上)





価格(消費税・送料別)

φ1100 : 1,160,000円(税別)

φ1300 : 1,190,000円(税別)

φ1500 : 1,340,000円(税別)





梱包サイズ:124x100x58cm

梱包込み重量

110cm(約266kg)

130cm(約277kg)

150cm(約357kg)



製品図面

SL-WDP1 製品図面 ダウンロード




梱包資料

(例:KLO-WDP1 Φ1630/約240kg)

ミニ階段

取付方法
SL-WDP1の取付方法を動画でご覧いただけます。

(動画に出てくる横桟は取付しません)



オプション

追加ステップセット





価格(税別)

お問い合わせ下さい。



1100φ

1段: 68,000円

2段: 242,000円

3段: 274,000円

1300φ

1段: 71,000円
2段: 248,000円
3段: 283,000円

1500φ

1段:82,000円
2段: 270,000円
3段: 316,000円



追加ステップ梱包サイズ:124x45x23cm



梱包重量:

14kg(1100φ)、16kg(1300φ)、18kg(1500φ)

欄干キット



SL-WDP1 欄干

幅+1200mm

 ポール(子柱)5本、手摺、金具付き

価格(消費税別): 116,000円



欄干キット梱包サイズ:125x15x10㎝

梱包重量:10kg





角上がり用踊り場ステップ(1500φ用限定)

SL-WDP1 踊り場

海外受注生産品

納期約4週間

価格はお問い合わせ下さい(輸入諸経費別途)





サイズ




高さ調節とオプション追加アイテム早見表


高さ 段数   追加ステップ
2500~2850 (13-1)=12   基本キット範囲内
2710~3090 基本セット 13   基本キット範囲内
2910~3320 (13+1)=14 + 1
3120~3560 (13+2)=15 + 2
3320~3790 (13+3)=16 + 3

2種類の段数で対応できる設置高の場合、段数を多く蹴上を低く設定することで、より快適な昇降が可能となります。回転角度、段数、蹴上寸法など考慮し、検討してください。

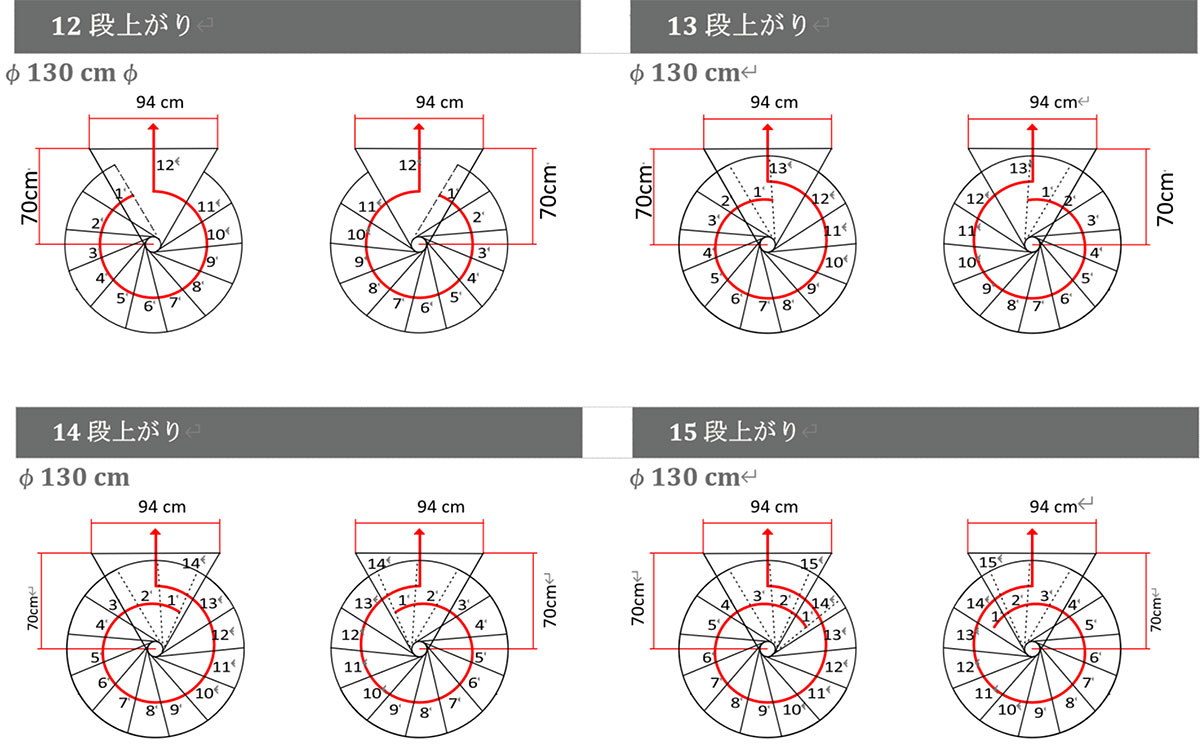

SL-WDP1回転方向と角度

SL-WDP1回転方向と角度



階段毎の回転方向と角度、階段の開始点です。

スクエアオープニングの開口は、階段の直径よりも少なくとも5㎝大きく開けます。

円形オープニングには対応しません。

もし、1段目の開始位置が上がりづらい場合、上がり口(踊り場)を動かすか、逆方向や段数を増減して調整下さい。



ご注意

消費税と送料は別途かかります。



配達先について
 現場入れはお受けできません。荷卸し重機がある倉庫入れ、或いは運送会社の最寄の営業所でお引取りとなります。



 送料

 ・関東・中部・近畿・中国・四国・九州 15,000円(税別)

 ・東北 25,000円(税別)

 ・北海道・沖縄 別途お見積り



有効寸法75cmを確保したらせん階段は、こちらでご紹介しています。

  ⇒木製+スチールらせん階段 RI-WDP1φ1780

  ※適合についての詳細は建築主事または指定確認審査機関に建築基準法等へ御確認下さい 。



床面はボルト固定で固定します。(ボルトサイズ8x100)

 ボルトをしっかり固定できる環境にて設置下さい。木造の場合はボルト固定位置に根太・梁等で補強をお願いします。


3フロアを1本の連続した階段でつなぐことはできません。 ずらして2本配置して頂く必要があります。



色やサイズによっては常時在庫していないものもありますので、在庫は随時お問合せ下さい。
在庫がある場合の納期はお支払い確認後、約1週間程度です。

  お届け日指定について:
大型商品のため運送会社の都合上お届け指定での出荷は現在お請けできません。

  出荷後運送会社とお客様が直接連絡を取って受け取り日を調整いただいております。



欠品の場合、イタリアより個別取り寄せ可能です。

  納期は随時ご確認下さい。

  また個別お取り寄せの場合は、別途輸入諸経費を頂戴しております(随時確認)。



お届けは納品場所近く車上引き渡し、又は運送会社支店引き取りでお願いしております。
日時指定をご指定いただけない場合がございます。

確実な時間指定やチャーター手配については別途料金を申し受けます。

上記一覧に関わらず、離島や一部地域については実費を申し受けます。



手下ろしの場合(150㎏未満の荷物に限る)には、数名の荷受け人様にて御待機ください。
150㎏以上の荷物は、リフトなどの重機が必要となります。
重機のご用意がない場合には、運送会社営業所引き取りとさせていただきます。

納期はお問い合わせください。(時期や地域により異なります。)



発送後送り状番号をお知らせ致しますので納期に余裕を持って運送会社(福山通運)と

受取日程の調整をお客様でお願いします。


商品の価格・仕様・色等は、予告無く変更・販売中止となる場合がございます。
